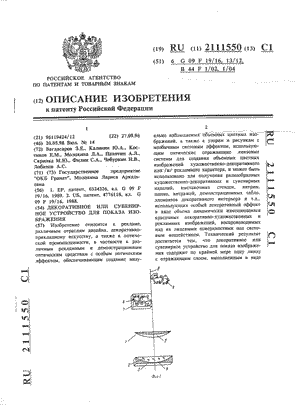

Комитет российской федерации
по патентам и товарным знакам

(19) RU (11) 2071702 (13) C1

(51) 6 G 09 F 19/16, 13/12, B 44 F 1/02, 1/04

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
к патенту российской федерации

(21) 96119424/12
(46) 20.05.98 Бюл. № 14 (72) Багдасаров З.Е., Калинин Ю.А., Кос-тиков Е.М., Молохина Л.А., Пахотин А.Л., Скрипка М.Ю., Филин С.А., Чебуркин Н.В., Лобанов А.С.
(71) (73) Государственное предприятие "ОКБ Гранат", Молохина Лариса Аркадь-евна
(56) 1. ЕР, патент, 0324326, кл. G 09 F 19/16, 1989. 2. US, патент, 4776118, кл. G 09 F 19/16, 1988.
(54) ДЕКОРАТИВНОЕ ИЛИ СУВЕНИР-НОЕ УСТРОЙСТВО ДЛЯ ПОКАЗА ИЗО-БРАЖЕНИЯ
(57) Изобретение относится к рекламе, различным отраслям дизайна, декоративно-прикладному искусству, а также к оптиче-ской промышленности, в частности к раз-личным рекламным и демонстрационным оптическим средствам с особым оптическим эффектом, обеспечивающим создание визу-

ально наблтодасмЕпг объемных цветных изо-бражений, а также к узорам и рисункам с необычным световым эффектом, использую-щим оптические отражающие линзовые системы для создания объемных цветных изображений художественно-декоративного или /и/ рекламного характера, и может быть использовано для получения разнообразных художественно-декоративных и сувенирных изделий, выставочных стендов, витрин, панно, витражей, демонстрационных табло, элементов декоративного интерьера и т.д., использующих особый декоративный эффект в виде объема динамически изменяющихся красочных декоративно-художественных и рекламных изображений, воспроизводимых над их лицевыми поверхностями под свето-вым воздействием. Технический результат достигается тем, что декоративное или сувенирное устройство для показа изображе-ния содержит по крайней мере одну линзу с отражающим слоем, выполненным в виде

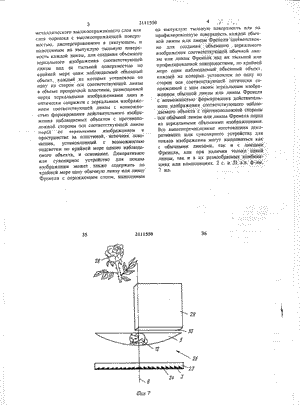

металлического высокоотражающего слоя или слоя порошка с высокоотражающей поверх-ностью, диспергированного в связующем, и нанесенным на выпуклую тыльную поверх-ность каждой линзы, для создания объемного зеркального изображения соответствующей линзы над ее тыльной поверхностью по крайней мере один наблюдаемый объемный объект, каждый из которых установлен по одну из сторон оси соответствующей линзы в объеме прозрачной пластины, размещенной перед зеркальными изображениями линз и оптически сопряжен с зеркальным изображе-нием соответствующей линзы с возможно-стью формирования действительного изобра-жения наблюдаемых объектов с противопо-ложной стороны оси соответствующей линзы ^пс{зед~ ее зеркальным изображением в пространстве за пластиной, источник осве-щения, установленный с возможностью подсветки по крайней мере одного наблюда-емого объекта, и основание. Декоративное или сувенирное устройство для показа _ изображения может также содержать по ~ крайней мере одну обычную линзу или линзу Френеля с отражающим слоем, нанесенным

на выпуклую тыльную поверхность или на профилированную поверхность, каждой обыч-ной линзы или линзы Френеля 'соответствен-но для создания объемного зеркального изображения соответствующей обычной лин-зы или линзы Френеля над их тыльной или профилированной поверхностями, по крайней мере один наблюдаемый объемный объект, каждый из которых установлен по одну из сторон оси соответствующей оптически со-пряженной с ним своим зеркальным изобра-жением обычной линзы или линзы Френеля с возможностью формирования действитель-ного изображения соответствующего наблю-даемого объекта с противоположной стороны . оси обычной линзы или линзы Френеля перед их зеркальными объемными изображениями. Все вышеперечисленные изготовления деко-ративного или сувенирного устройства для показа изображения могут выполняться как с обычными линзами, так и с линзами Френеля, как при наличии только одной линзы, так и в их разнообразных комбина-циях или композициях. 2 с. и 31 з.п. ф-лы,

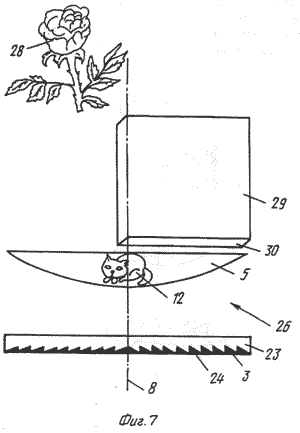

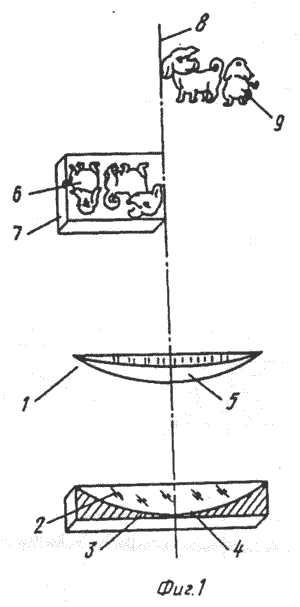

7 ИЛ
