Комитет российской федерации
по патентам и товарным знакам

(19) RU (11) 2071702 (13) C1

(51) 6 B 42 D 1/00, A 63 H 33/38

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
к патенту российской федерации

(21) 96118179/12 (22) 13.09.96
(46) 20.05.98 Бюл. № 14
(76) Молохина Лариса Аркадьевна, Филин
Сергей Александрович
(56) 1. SU, патент, 1804336, кл. А 63 Н
33/38, 1993. 2. RU, патент, 2022794, кл. В
42 D 1/00, 1994.

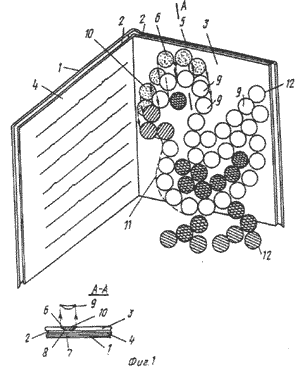

(54) ИЗДАНИЕ С ОБЪЕМНЫМИ ИЗО-БРАЖЕНИЯМИ (ВАРИАНТЫ) (57) Издание содержит закрепленный в обложке книжный блок, имеющий страницы с иллюстрацией и текстом, при этом каждая обложка и страницы с иллюстрацией выпол-нены в виде жестких подложек с закреплен-ными на каждой из них линзами, на тыльную поверхность которых нанесено отражающее покрытие для создания объем-ного изображения соответствующей линзы над ее лицевой поверхностью, причем подложки и закрепленные на них линзы выполнены в едином исполнении с линзами,

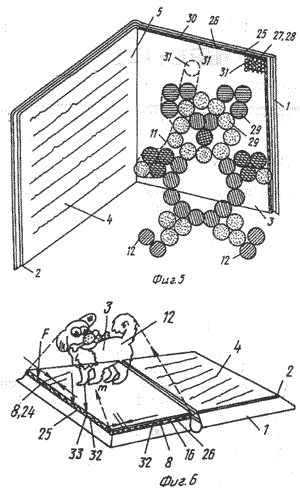

расположенными таким образом, что их внешний контур образует изображение за-данного вида. Издание может содержать также закрепленный в обложке или пере-плете книжный блок, иллюстрации или (и) текст, при этом упомянутые страницы с иллюстрациями, а также каждая имеющая линзовые элементы обложка выполнены в виде жестких подложек с закрепленным на каждой их них по крайней мере одним линзовым растровым экраном, при этом отражающее покрытие нанесено на поверх-ность растрового рельефа каждогб растрового экрана для создания объемного изображения линзовых элементов соответствующего рас-трового экрана над его лицевой поверхно-стью, причем подложки и закрепленные на них растровые экраны могут быть выполнены в едином исполнении с растровыми экрана-ми, расположенными таким образом, что их внешний контур образует объемное изобра-

жение заданного вида. 2 с. и 26 з. п. ф-лы, 6 ил
