Комитет российской федерации
по патентам и товарным знакам

(19) RU (11) 2071702 (13) C1

(51) 6 B 44 C 5/08, B 44 F 1/06, A 63 H 33/22, G 09 F 23/14

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
к патенту российской федерации

(21) 96118178/12 (22) 13.09.96
(46) 10.05.98 Бюл. № 13
(72) Молохина Л.А., Озирная Д.И., Филин
С.А.
(71) (73) Молохина Лариса Аркадьевна, Филин Сергей Александрович (56) SU, авторское свидетельство, 1687283, кл. А 63 F 9/06, 1991. (54) МОЗАИКА "ПАРЯЩИЕ МИРАЖИ" (57) Изобретение относится к развлекатель-ной индустрии игрушек, декоративному искусству, оптической промышленности, про-мышленности товаров культурно-бытового назначения и рекламе, преимущественно к оптическим игрушкам, настольным занима-тельным играм, логическим играм, в том числе к играм-головоломкам, устройствам для составления орнамента и устройствам для демонстрации оптических эффектов, обеспечивающих создание визуально наблю-даемых красочных как бы "парящих" в воздухе динамически изменяющихся объем-

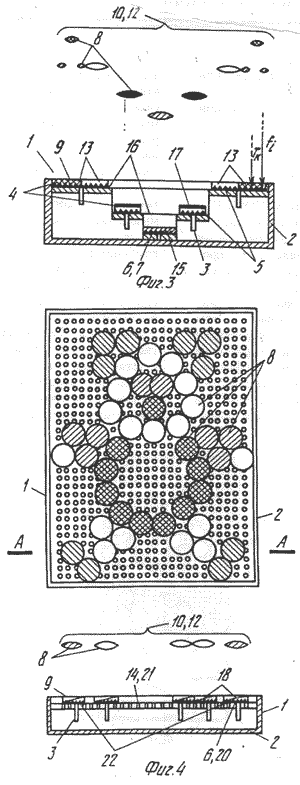

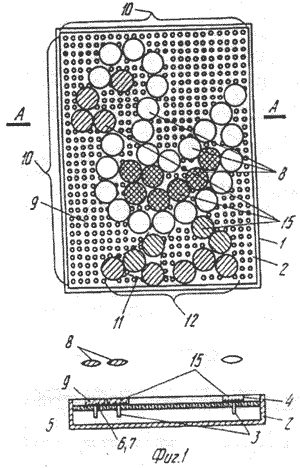

ных изображений, и может быть использо-вано для изготовления, например, разнооб-разных оптических игрушек мозаичного, в том числе мозаично-конструкционного и рекламного типов, логических игр, в том числе игр-головоломок мозаичного типа, способствующих развитию у играющего художественного вкуса и цветового восприя-тия, логического, в том числе объемного мышления, пространственного воображения, элементов предвидения, наблюдательности, комбинаторных способностей, и тренировке его зрительной памяти, а также для изготовления различных художественно-де-коративных изделий, предметов культурно-бытового назначения, для составления орна-мента и т.д. Технический результат дости-гается тем, что мозаика содержит основание с установленными на нем с помощью средств крепления игровыми элементами в виде линзового растрового экрана с отражающим покрытием, выполненным в виде металличе-

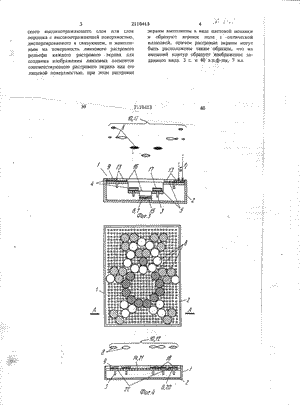

ского высокоотражающего слоя или слоя порошка с высокоотражающей поверхностью, диспергированного в связующем, и нанесен-ным на поверхность линзового растрового рельефа каждого растрового экрана для

экраны выполнены в виде цветовой мозаики и образуют игровое поле с o оптической иллюзией, причем растровые экраны могут быть расположены таким образом, что их внешний контур образует изображение за-данного вида. 3 с. и 40 з.п.ф-лы, 7 ил.
