Комитет российской федерации
по патентам и товарным знакам

(19) RU (11) 2071702 (13) C1

(51) 6 A 24 F 19/00

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
к патенту российской федерации

(21) 96115837/12 (22) 31.07.96
(46) 27.02.98 Бюл. № 6
(76) Молохина Лариса Аркадьевна, Филин
Сергей Александрович
(56) US, патент США, 2167216, кл. А 24 F 19/00, 1936. (54) ПЕПЕЛЬНИЦА

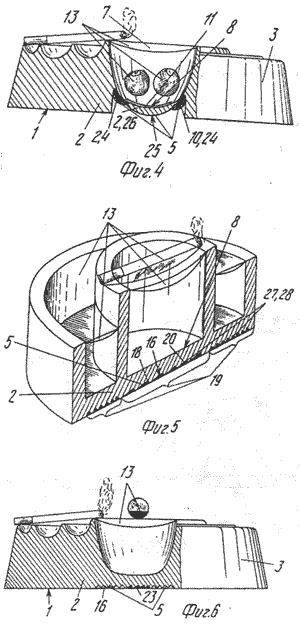

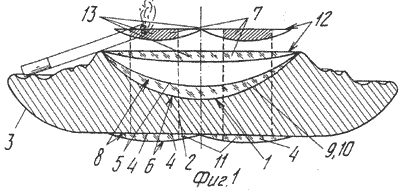

(57) Использование: изобретение относится к настольным курительным принадлежно-стям. Сущность изобретения: пепельница содержит установленную на светопропуска-ющей поверхности основания корпуса, по крайней мере, одну линзу с отражающим слоем, нанесенным на внешнюю, обращен-ную в противоположную от полости корпуса сторону, поверхность каждой линзы для создания изображения соответствующей лин-зы над ее лицевой, обращенной во внутрен-нюю полость корпуса, поверхностью в полости корпуса или над ним, при этом, по

крайней мере, одна линза может быть выполнена с фокусом f, отличающимся от фокуса F остальных линз, и/или из цветонесущего светопропускающего материа-ла с цветом, отличным от цвета материала корпуса, причем, по крайней мере, на часть лицевой поверхности, по крайней мере, одной линзы может быть нанесено цветоне-сущее светопропускающее покрытие в виде заданного изображения с цветом, отличным от цвета материала соответствующей линзы, а сами линзы могут быть расположены таким образом, что их внешний контур образует изображение заданного вида. Линза может быть выполнена в виде линзы Френеля с отражающим слоем, нанесенным на ее профилированную поверхность, причем про-филированная поверхность, по крайней мере, одной линзы Френеля может быть выполнена с геометрическим профилем, обеспечиваю-

щим возможность создания изображения заданного вида, в виде рабочих зон, разделенных на группы в форме элементов изображения заданного вида, имеющие, по крайней мере, две зоны каждая, с различыми фокусами, создаваемыми наклонами кромок рабочих зон по группам. Линза Френеля может быть выполнена, по крайней мере, из двух секций в виде элементов изображения заданного вида с возможностью их размеще-ния на криволинейной поверхности основа-ния корпуса под углом относительно друг друга, причем, по крайней мере, часть отражающего слоя, соответствующая, по крайней мере, одной секции или, по крайней мере, одной линзе, может быть выполнена -~в виде изображения заданного _ вида или его

элемента и/или с цветом 'отражающей поверхности, отличным от цвета остальной поверхности отражающего слоя или, по крайней мере, от цвета той линзы, цвет части отражающей поверхности которой изменен. Пепельница может также содержать линзу, а в том числе линзу Френеля, из еветоп'ропуекающего материала, представля-ющую собой, по крайней мере, часть основания корпуса пепельницы, при этом отражающий слой нанесения на поверхность каждой линзы на внешней поверхности основания корпуса для создания изображения соответствующей линзы над ее лицевой, обращенной во внутреннюю полость корпуса, поверхностью в полости корпуса или над ним. 2 с. и 19 з.п.ф-лы, 6 ил.
