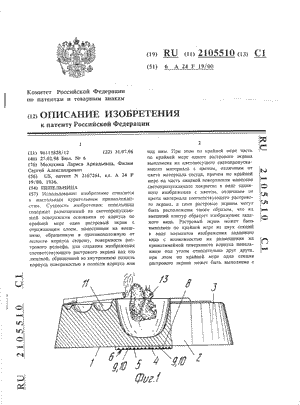

Комитет российской федерации
по патентам и товарным знакам

(19) RU (11) 2105510 (13) C1

(51) 6 A 24 F 19/00

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
к патенту российской федерации

(21) 96115828/12 (22) 31.07.96
(46) 27.02.98 Бюл. № 6
(76) Молохина Лариса Аркадьевна, Филин
Сергей Александрович
(56) US, патент N 2167261, кл. А 24 F 19/00, 1936. (54) ПЕПЕЛЬНИЦА
(57) Использование: изобретение относится к настольным курительным принадлежно-стям. Сущность изобретения: пепельница содержит размещенный на светопропускаю-щей поверхности основания ее корпуса по крайней мере один растровый экран с отражающим слоем, нанесенным на внеш-нюю, обращенную в противоположную от полости корпуса сторону, поверхность рас-трового рельефа, для создания изображения соответствующего растрового экрана над его лицевой, обращенной во внутреннюю полость корпуса поверхностью в полости корпуса или

над ним. При этом по крайней мере часть по крайней мере одного растрового экрана выполнена из цветонесущего светопропуска-ющего материала с цветом, отличным от цвета материала сосуда, причем по крайней мере на часть лицевой поверхности нанесено светопропускающее покрытие в виде задан-ного изображения с цветом, отличным от цвета материала соответствующего растрово-го экрана, а сами растровые экраны могут быть расположены таким образом, что их внешний контур образует изображение зада-ного вида. Растровый экран может быть выполнен по крайней мере из двух секций в виде элементов изображения заданного вида с возможностью их размещения на криволинейной поверхности корпуса пепель-ницы под углом относительно друг друга, при этом по крайней мере одна секция растрового экрана может быть выполнена с

шагом или (и) фокусом ее линзовых элемен-тов, отличным от шага или (и) фокуса линзовых элементов остальных секций рас-трового экрана, причем по крайней мере один линзовый элемент по крайней мере одной секции или одного растрового экрана может быть выполнен с фокусом, отличным от фокуса остальных линзовых элементов соответствующей секции или соответствую-щего растрового элемента. По крайней мере один растровый экран можетJawr" выполнен яз^свстотгропускающего материала, представ-ляющего ссбсй по крайней мере часть основания корпуса пепельницы, с отражаю-щим слоем, нанесенным на внешнюю, обращенную в противоположную от полости корпуса пепельницы сторону, поверхность растрового рельефа для создания изображе-ния соответствующего растрового экрана над

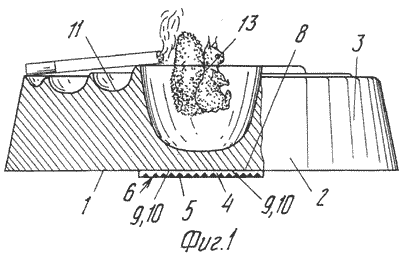

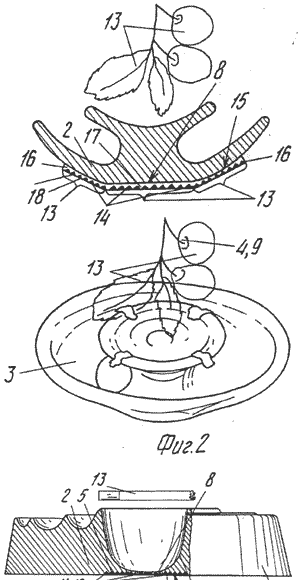

его лицевой, обращенной в внутреннюю полость сосуда,поверхностью, при этом по крайней мере часть отражающего слоя, соответствующая по крайней мере одной секции , или по крайней мере одному растровому экрану, может быть выполнен в виде изображения заданного вида или его элемента, причем по крайней мере часть отражающего слоя, соответствующая по крайней мере одной секции, одному элементу изображения заданного вида или по крайней мере одному растровому экрану, может быть выполнена с цветом отражающей поверхно-сти, отличным от цвета остальной поверх-ности отражающего слоя или по крайней мере" от цвета того растрового экрана, цвет части отражающей поверхности которого изменен. 2 с. и 15 з.п.ф-лы, 3 ил.
