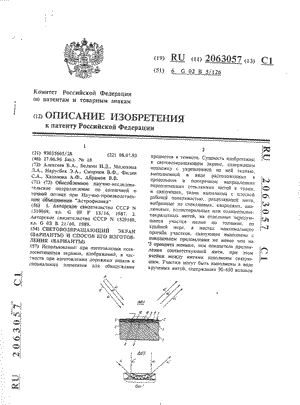

Комитет российской федерации
по патентам и товарным знакам

(19) RU (11) 2063057 (13) C1

(51) 6 G 02 B 5/126

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
к патенту российской федерации

(21) 93035605/28 (22) 08.07.93 (46) 27.06.96 Бюл. № 18 (72) Алексеев В.А., Белкин Н.Д., Молохина Л.А., Нарусбек Э.А., Смирнов В.Ф., Филин С.А., Хазанова А.Ф., Абрамов В.В. (71) (73) Обособленное научно-исследова- тельское подразделение по солнечной и точной оптике при Научно-производствен- ном объединении "Астрофизика" (56) 1. Авторское свидетельство СССР N 1319069, кл. G 09 F 13/16, 1987. 2. Авторское свидетельство СССР N 1529169, хл. G 03 В 21/60, 1989. .(54) СВЕТОВОЗВРАЩАЮЩИЙ ЭКРАН (ВАРИАНТЫ) И СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ (ВАРИАНТЫ) (57) Использование: при изготовлении псев-лосветящихся экранов, изображений, в час-тности при изготовлении дорожных знаков и специальных элементов для обнаружения

предметов в темноте. Сущность изобретения: в световозвращающем экране, содержащем подложку с укрепленной на ней тканью, выполненной в виде расположенных в продольном и поперечном направлениях переплетенных стеклянных нитей в ткани, и связующее, ткань выполнена с плоской рабочей поверхностью, разделяющей нити, выбранные из стеклянных, кварцевых, као-линовых, полистирольных или полиметилме-такрилатных нитей, на отдельные чередую-щиеся участки целые по толщине, по крайней мере, в местах максимального прогиба участков, связующее выполнено с показателем преломления не менее чем на *3 процента меньше, чем показатель прелом-ления соответствующей нити, при этом ячейки между нитями заполнены связую-щим. Участки могут быть выполнены в виде крученых нитей, содержащих 90-450 волокон

из соответствующих нитям материалов диа-метром 0,6-12 мкм и расположенных на подложке в одном направлении. Связующее может содержать 2,7-50,1 мае. частиц с отражающей поверхностью. Экран может

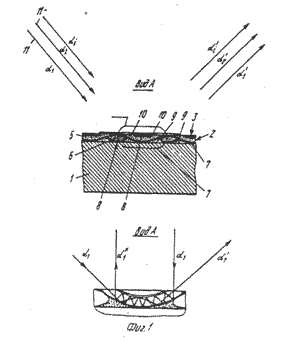

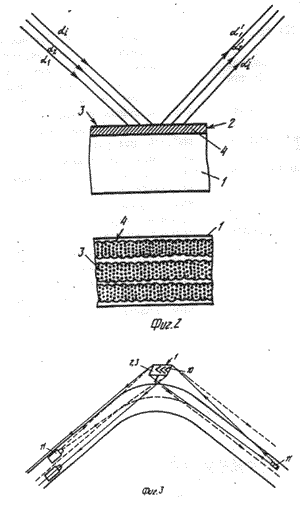

быть выполнен -.с o' цветным прозрачным покрытием, нанесенным на рабочую повер-хность. 3 с. и 9 з.п. ф-лы, 3 ил.
