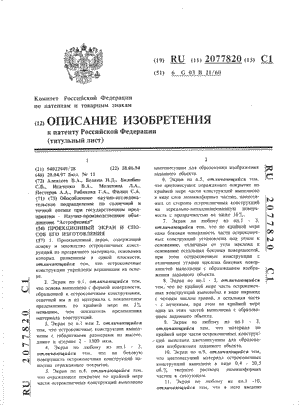

Комитет российской федерации
по патентам и товарным знакам

(19) RU (11) 2077820 (13) C1

(51) 6 G 03 B 5/128

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
к патенту российской федерации

(21) 94022949/28 (22) 28.06.94
(46) 20.04.97 Бюл. № 11
(72) Алексеев В.А., Белкин Н.Д., Билибин
С.В., Исаченко В.А., Молохина Л.А.,
Нестеров А.А., Рябикова Г.А., Филин С.А.
(71) (73) Обособленное научно-исследова-
тельское подразделение по солнечной и
точной оптике при государственном пред-
приятии - Научно-производственное объе-
динение "Астрофизика"
(54) ПРОЕКЦИОННЫЙ ЭКРАН И СПО-
СОБ ЕГО ИЗГОТОВЛЕНИЯ
(57) 1. Проекционный, экран, содержащий
основу и множество остроконечных конст-
рукций из прозрачного материала, основания
которых размещены в одной плоскости,
отличающийся тем, что остроконечные
конструкции укреплены вершинами на осно-
ве.
2. Экран по п.1, отличающийся тем, что основа выполнена с формой поверхности, обращенной к остроконечным конструкциям, ответной им и из материала с показателем преломления, по крайней мере на 3% меньшим, чем показатель преломления материала конструкций.
3. Экран по п.1 или 2, отличающийся тем, что остроконечные конструкции выпол-нены с габаритными размерами по высоте, длине и ширине 2 - 1500 мкм.
4. Экран по любому из пп.1 - 3, отличающийся тем, что на боковую поверхность остроконечных конструкций на-несено отражающее покрытие.
5. Экран по п.4, отличающийся тем, что отражающее покрытие по крайней мере части остроконечных конструкций выполнено

цветонесущим для образования изображения заданного объекта.
6. Экран по п.5, отличающийся тем, что цветонесущее отражающее покрытие по крайней мере части конструкций выполнено в виде слоя люминофорных частиц, нанесен-ных со стороны остроконечных конструкций на зеркально-металлизированную поверх-ность с прозрачностью не ниже 16%.
7. Экран по любому из пп.1 - 3, отличающийся тем, что по крайней мере одна боковая поверхность части остроконеч-ных конструкций установлена под углом к основанию, отличным от угла наклона к основанию остальных боковых поверхностей, при этом остроконечные конструкции с отличными углами наклона боковых повер-хностей выполнены с образованием изобра-жения заданного объекта.
8. Экран по пп.1 - 3, отличающийся тем, что по крайней мере часть остроконеч-ных конструкций выполнена в виде пирамид с четным числом граней, а остальная часть
- с нечетным, при этом по крайней мере одна из этих частей выполнена с образова-нием заданного объекта.
9. Экран по любому из пп.1 - 3, отличающийся тем, что материал по крайней мере части остроконечных конструк'-
oций выполнен цветонесущим для образова-ния изображения заданного объекта.
10. Экран по п.9, отличающийся тем, что цветонесущий материал остроконечных конструкций выполнен в виде 0,4 - 20,5 об.% твердого раствора люминофорных частиц в связующем.

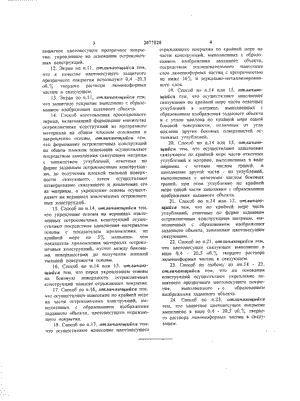

11. Экран по любому из пп.1 -10, отличающийся тем, что в него введено

защитное цветонесущее прозрачное покры-
тие, укрепленное на основании остроконеч-
ных конструкций.
12. Экран по п.11, отличающийся тем, что в качестве цветонесущего защитного прозрачного покрытия используют 0,4 -20,5 об.% твердого раствора люминофорных частиц в связующем.
13. Экран по п.11, отличающийся тем, что защитное покрытие выполнено с образо-ванием изображения заданного объекта.
14. Способ изготовления проекционного экрана, включающий формование множества остроконечных конструкций из прозрачного материала на общем плоском основании и закрепление основы, отличающийся тем, что формование остроконечных конструкций на общем плоском основании осуществляют посредством заполнения связующим матрицы с множеством углублений, ответных по форме заданным остроконечным конструкци-ям, до получения плоской тыльной поверх-ности связующего, затем осуществляют затвердевание связующего и извлечение его из матрицы, а укреплениеo основы осущест-вляют на вершинах извлеченных остроконеч-ных конструкций.
15. Способ по п.14, отличающийся тем, что укрепление основы на вершинах извле-ченных остроконечных конструкций осуще-ствляют посредством заполнения материалом основы с показателем преломления, по крайней мере на 3% меньшим, чем показатель преломления материала остроко-нечных конструкций, пустот между боковы-ми поверхностями до получения плоской тыльной поверхности основы.
16. Способ по п. 14 или 15, отличаю-щийся тем, что перед укреплением основы на боковую поверхность остроконечных конструкций наносят отражающее покрытие.
17. Способ по п.16, отличающийся тем, что осуществляют нанесение по крайней мере на части остроконечных конструкций, вы-полненных с образованием изображения заданного объекта, цветонесущего отражаю-щего покрытия.
18. Способ по п.17, отличающийся тем, что осуществляют нанесение цветонесущего

отражающего покрытия по крайней мере на части конструкций, выполненных с образо-ванием изображения заданного объекта, посредством последовательного нанесения слоя люминофорных частиц с прозрачностью не ниже 16% и зеркально-металлизирован-ного слоя.
19. Способ по п. 14 или 15, отличаю-щийся тем, что осуществляют заполнение связующим по крайней мере части ответных углублений в матрице, выполненных с образованием изображения заданного объекта и с углом наклона по крайней мере одной боковой поверхности, отличным от угла наклона других боковых поверхностей ос-тальных углублений.
20. Способ по п.14 или 15, отличаю-щийся тем, что осуществляют заполнение связующим по крайней мере части ответных углублений в матрице, выполненных в виде пирамид с четным числом граней, и заполнение другой части - из углублений, выполненных с нечетным числом боковых граней, при этом углубление по крайней мере одной части заполняют с образованием изображения заданного объекта.
21. Способ по п.14 или 15, отличаю-щийся тем, что по крайней мере часть углублений, ответных по форме заданным остроконечным конструкциям матрицы, вы-полненных с образованием изображения заданного объекта, заполняют цветонесущим связующим.
22. Способ по п.21, отличающийся тем, что цветонесущее связующее выполнено в виде 0,4 - 20,5 об.% твердого раствора люминофорных частиц в связующем.
23. Способ по любому из пп.14 - 22, отличающийся тем, что на основании конструкций осуществляют укрепление за-щитного прозрачного цветонесущего покры-тия, выполненного . с образованием изображения заданного объекта.
24. Способ по п.23, отличающийся тем, что защитное цветонесущее покрытие выполнено в виде 0,4 - 20,5 об.% твердо-го раствора люминофорных частиц в связу-ющем.
