СВЕТООТРАЖЕНИЕ
Комитет
российской федерации
по патентам и товарным знакам
|

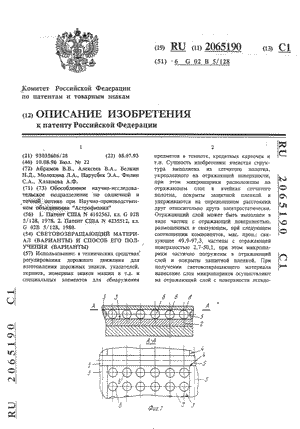

(19) RU
(11) 2065190
(13)
C1
(51) 6 G 02 B 5/128
|
(12)
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
к патенту российской федерации
|
|
(21)
93035606/28 (22) 08.07.93 (46) 10.08.96 Бюл. № 22
(72) Абрамов В.В., Алексеев В.А., Белкин Н.Д., Молохина
Л.А., Нарусбек Э.А., Филин С.А., Хазанова А.Ф. (71)
(73) Обособленное научно-исследова-тельское подразделение
'по солнечной и точной оптике при Научно-производствен-ном
объединении "Астрофизика" (56) 1. Патент США N 4102562,
кл. G 02B 5/128, 1978. 2. Патент США N 4235512, кл.
G 02B 5/128, 1980. (54) СВЕТОВОЗВРАЩАЮЩИЙ МАТЕРИАЛ
(ВАРИАНТЫ) И СПОСОБ ЕГО ПОЛУЧЕНИЯ (ВАРИАНТЫ) (57)
Использование: в технических средствах' регулирования
дорожного движения для изготовления дорожных знаков,
указателей, экранов, номерных знаков машин и т.д.
и специальных элементов для обнаружения |
предметов
в темноте, кредитных карточек и т.п. Сущность изобретения:
ячеистая струк-тура выполнена из сетчатого полотна,
укрепленного на отражающей поверхности, при этом микрошарики
расположены на отражающем слое в ячейках сетчатого
полотна, покрыты защитной пленкой и удерживаются на
определенном расстоянии друг относительно друга электростатически.
Отражающий слой может быть выполнен в виде частиц
с отражающей поверхностью, размещенных в связующем,
при следующем соотношении компонентов, мае. проц.:
свя-зующее 49,9-97,3, частицы с отражающей поверхностью
2,7-50,1, при этом микроша-рики частично погружены
в отражающий слой и покрыты защитной пленкой. При
получении световозвращающего материала нанесение слоя
микрошариков осуществляют на отражающий слой с поверхности
псевдо- |
|
сжиженного
слоя, образованного микрошари-ками заданного размера,
обеспечиваемого посредством прикладывания к ним соответ-ствующей
вынуждающей силы, например микрошариками с максимальной
амплитудой колебания, обеспечиваемой посредством'
при- |
кладывания
к ним вынужденных колебаний с резонансной частотой,
соответствующей собственной частоте колебаний микрошари-
ков заданных размеров. 2 с. и 10 з.п. ф-лы, 3 ил.
|
|
|

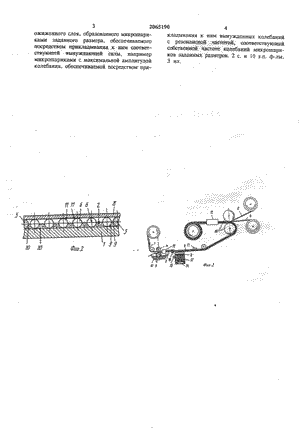

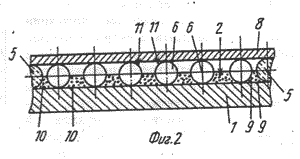

фиг.
2
|

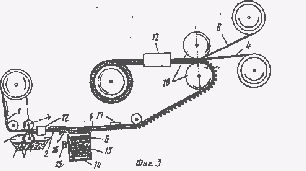

фиг.
3
|
|
|
|
|
|
|
|
|
|
|
|
