Преобразование изображения растрами

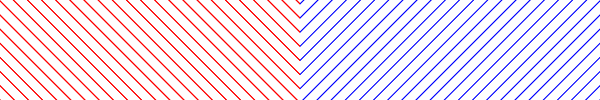

Растры имеют различные профили и по-разному разлагают изображение по углам. Рассмотрим некоторые виды растров. Расчеты сделаны программами RefractiveMatrix и PhotoProjector. На картинках показано по три периода растра. В качестве стереоракурсов используются картинки с наклонными красными и синими линиями.

Профиль - четверть окружности, толщина на 50% больше фокальной

Из рисунка видно, что изображения для левого и правого глаз зеркально переворачиваются и сжимаются по горизонтали примерно в два раза. Для такого растра нужно использовать алгоритм преобразования стереоизображения с сжатием и зеркальным отражением полос. Этот растр подходит для создания картинки из стереопары или вариоизображения из двух кадров. Изображения для левого и правого глаза немного перекрываются. Уменьшим толщину растра.

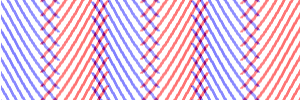

Профиль - четверть окружности, толщина на 30% больше фокальной

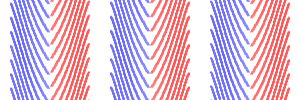

Изображения сжались чуть-чуть сильнее и уже не перекрываются.

Профиль - четверть окружности, плоская поверхность растра лежит в фокальной плоскости

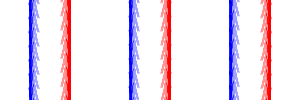

А теперь расположим нижнюю поверхность растра точно в фокусе.

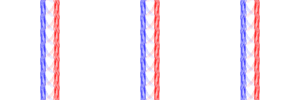

Изображения сжались в две узкие полоски. Это, впрочем, понятно, ведь мы находимся в фокальной плоскости, где фокусирующая сила линз максимальна. Но из этой картинки видно, что появляется много свободного пространства, куда можно "втиснуть" еще ракурсы. Давайте сделаем 5 ракурсов, расстояние между ракурсами - 33 мм.

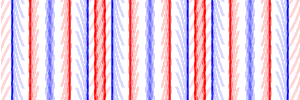

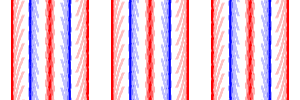

И все равно остается еще много места. Сделаем 7 ракурсов, расстояние между ракурсами - 33 мм.

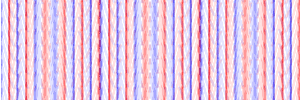

Первый и седьмой ракурсы уже немного перекрываются друг с другом. Так что дальше расширяться уже нельзя, но можно "втиснуть" еще 5 ракурсов между этими семью. Сделаем 12 ракурсов, расстояние между ракурсами - 16 мм.

Поле заполнено довольно однородно. Так что можно сделать вывод, что такой растр подходит для формирования стереоизображения из 12 ракурсов, расстояние между ракурсами - 16 мм, или для создания вариоизображения из 12 кадров.

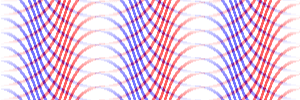

Профиль - половина окружности, толщина на 50% больше фокальной

Растры такой формы использовались для создания стереоизображения из стереопары фотопроекционным способом. Два негатива проецировались сквозь растр на фотобумагу. На конечной фотографии было видно, как изображение для левого глаза плавно переходит в изображение для правого глаза. При повороте такого растра наблюдался "эффект оглядывания".

Профиль - половина окружности, плоская поверхность растра лежит в фокальной плоскости

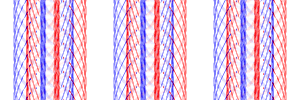

Ну конечно, раз мы находимся в фокусе, изображение сжимется в узкие полосы. Появляется свободное пространство, куда можно "вклинить" еще ракурсы. Сделаем 6 ракурсов, расстояние между ракурсами - 65 мм.

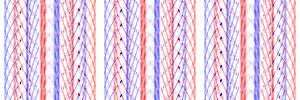

Свободное место еще остается. Сделаем 8 ракурсов, расстояние между ракурсами - 65 мм.

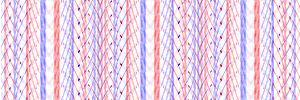

Сделаем 10 ракурсов, расстояние между ракурсами - 65 мм.

Первый и десятый ракурсы сильно перекрываются. Уменьшим количество ракурсов до 9.

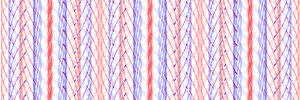

Таким образом, подобный растр подходит для формирования стереоизображения из 9 ракурсов. Расстояние между ракурсами - 65 мм, т.е. два соседних ракурса являются стереопарой.

Е. А. Вазенмиллер
