Автор: М.Гусев

СТРОБОСКОПИЧЕСКАЯ ГОЛОГРАФИЯ

Стробоскопическая голография была предложена в 1968 году Ю.И. Островским для улучшения качества изображений, получаемых при голографировании периодических процессов, например вибраций, стоячих волн и.т.п. Суть метода заключается в освещении объекта серией коротких импульсов, формируемых из излучения непрерывного лазера строго в определенные моменты времени с помощью специального модулятора лазерного излучения, управляемого системой синхронизации. Это позволяет при регистрации периодических процессов перейти от метода усреднения по времени, при котором качество (видность) интерференционных полос сильно снижается при высоких амплитудах вибраций, к методу 2-х экспозиций, при котором видность интерференционных полос не зависит от амплитуд перемещений. Такая ситуация проиллюстрирована на рис. 1.

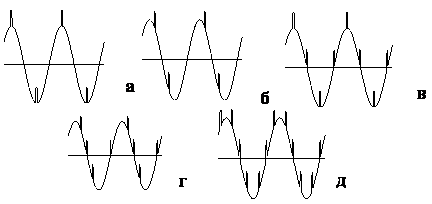

Рис.2 Различные последовательности стробирующих импульсов
а, б - 2-х импульсные, в,г - 4-х импульсные, д - 6-ти импульсная

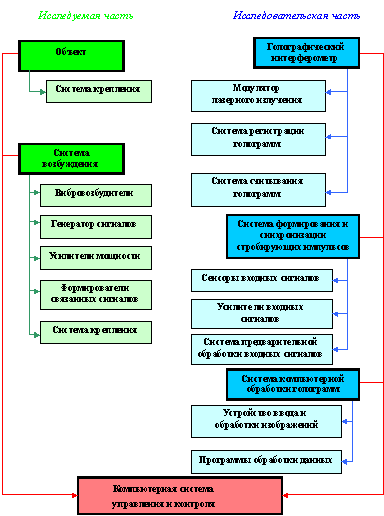

На рис. 2 представлена схема, определяющая общий подход к составу стробоголографического комплекса и делению его составляющих на базисные элементы. В каком-либо конкретном исследовании некоторые из элементов могут    отсутствовать, либо (что лучше) быть в наличие, но не быть задействованными. Характер и стили междуэлементных связей также зависят от условий и целей конкретного эксперимента, поэтому при базовом подходе не имеет большого смысла их все указывать. Основная цель данного подхода - дать представление именно о базисных элементах и их взаимосвязи. Кроме того, наличие значительного числа базисных элементов, находящихся в сплошной конфигурации взаимосвязей, требует, и это показал опыт, разработки и включения в состав комплекса единой системы управления, способной активно взаимодействовать со всеми элементами стробоголографического комплекса.





Современные компьютерные средства позволяют полностью компьютеризировать как процесс регистрации голографических интерферограмм периодических процессов с помощью цифровых CCD-видеокамер, так и процессы управления и синхронизации лазерного излучения с необходимыми фазами изучаемого процесса. Кроме того, применение таких компьтеризированых стробоголографических комплексов позволяет реализовать целый ряд новых измерительных методик, связанных с анализом многочастотных процессов, комбинаций различных движений, например, вращения и вибрации, движения объекта, как целого и.т.п.





Пример практической реализации стробоголографического комплекса приведен на рисунке. Данный комплекс предназначен для исследования многокомпонентных вибраций во вращающихся объектах. В силу сложности экспериментальных задач он содержит подавляющее большинство базовых элементов, приведённых на рис. 3. Показаны все взаимосвязи между различными элементами.
