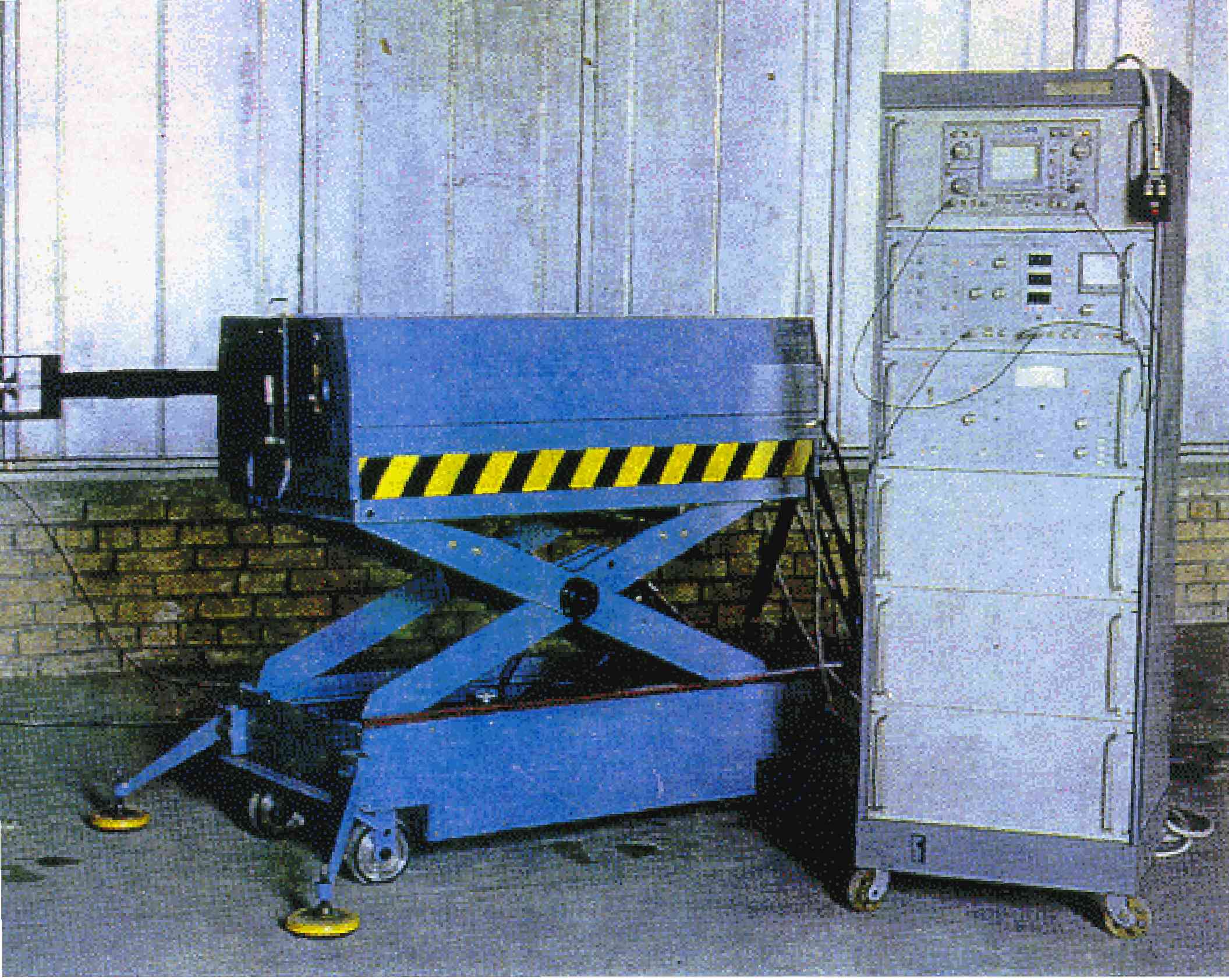

УГНИ - МОБИЛЬНЫЙ ГОЛОГРАФИЧЕСКИЙ
КОМПЛЕКС
ДЛЯ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
Назначение комплекса
Анализ
вибраций. Определение форм колебаний, измерение полей
виброперемещений, вибродеформаций, виброскоростей и виброускорений
поверхности конструкций.
Анализ
деформированного состояния при быстропротекающих воздействиях.
Определение параметров взрывных и ударных волн (амплитуд,
скоростей, особенностей переотражения на границах) в различных
материалах.
Анализ
деформированного состояния вращающихся объектов.
Определение форм колебаний, полей виброперемещений и вибродеформаций,
а также деформаций под действием центробежных сил.
Дефектоскопия. Выявление
скрытых дефектов (расслоений, разрывов армирующих элементов)
в композитных материалах, резине, элементах сотовых конструкций.
Кроме применений научно-исследовательского
характера подобные комплексы широко применяются в некоторых
отраслях промышленности.
Автомобильная
промышленность.
Вибрационная и прочностная доводка двигателя, трансмиссиии,
силового каркаса, кузова, а также их элементов.
Турбостроение.
Анализ вибропрочности дисков и лопаток турбин.
Ракетостроение,
авиапромышленность.
Анализ деформаций узлов и деталей при вибрационных, ударных,
тепловых воздействиях, при нагружении внутренним давлением;
выявление дефектов в узлах из композитных материалов.
Производство
звуковоспроизводящей техники.
Оптимизация амплитудно-частотных характеристик динамических
головок, акустических систем, улучшение звучания музыкальных
инструментов.
Производство
бытовой электроаппаратуры. Снижение
уровня вибраций и шума электроприборов (пылесосы, стиральные
машины, холодильники, кофемолки, миксеры и т.п.).
Станкостроение.
Снижение вибрации и шума станков и агрегатов, повышение
прочности инструментов.
Основные технические характеристики
комплекса УГНИ
и его составных частей
Размер регистрируемой области,
м х м
|
3х3
|
Глубина регистрируемой области,
м
|
более 2,0
|
Наличие затемнения при работе
|
не требуется
|
Напряжение питания, В
|
220
|
Потребляемая мощность, кВт
|
не более 3,0
|
Габариты и вес, мм/кг
- оптический стол
- стойка блока питания
- стойка блока управления
|
820х1660х760/780
600х554х1820/360
600х554х1820/80
|
Регистрация
голографических интерферограмм осуществляется следующим
образом: сигнал датчика, дающий информацию о процессе, поступает
на соответствующий вход системы управления. В режиме настройки
осуществляется синхронизация работы блоков устройства, выбирается
необходимый режим регистрации, устанавливаются необходимые
интервалы между лазерными импульсами или фазы исследуемого
процесса, требуемые задержки по каналу выхода внешней синхронизации
(например, для инициации взрыва, удара и т.д.) или внутренней
синхронизации (когда запуск осуществляется самим процессором,
например, таймером, датчиком взрыва, давления и т.п.). Вся
информация в режиме настройки поступает только на запоминающий
осциллограф, работающий в режиме без запоминания и запускаемый
импульсами настройки с частотой 50 Гц. Никаких сигналов
по управляющим выходам системы управления (поджига ламп
накачки, управления ячейкой Поккельса, управления фототермопластическим
регистратором, внешней синхронизации) при этом не формируется
для исключения повреждения отдельных блоков или их преждевременного
срабатывания. После настройки система управления переключается
в режим регистрации, а осциллограф - в режим запоминания.
Включаются система охлаждения и зарядные устройства импульсного
лазера, заряжаемые до определенных уровней. Энергии зарядов
выбираются исходя из требования не перенакачивать задающий
генератор, что может привести к неодномодовому режиму излучения,
а также из условия требуемой энергии на выходе лазерных
усилителей, которая зависит от размеров объекта, расстояния
до него и коэффициента отражения лазерного излучения от
объекта. Энергия в опорном пучке может при этом регулироваться
(ослабляться) с помощью системы фильтров, что позволяет
оптимизировать соотношение между опорным и объектным лучами
на голограмме. После заряда осуществляется регистрация нажатием
кнопки “Пуск” на блоке системы управления, либо на выносном
пульте дистационного управления. При этом сначала формируется
сигнал включения термопластического регистратора и только
после того, как этот регистратор придет в готовность и сформирует
соответствующий ответный сигнал, формируются последовательно
сигналы в канале поджига ламп накачки, в канале управления
ячейкой Поккельса и в канале внешней синхронизации. Это
позволяет осуществлять регистрацию в незатемненном помещении,
т.к. за короткий промежуток времени между готовностью термопластического
носителя и регистрацией не происходит его засветки некогерентным
естественным светом.
После регистрации голографическое
изображение восстанавливается на месте с помощью вспомогательного
гелий-неонового лазера и телевизионной системы. Лазер и
видеокамера расположены на мобильном оптическом столе, монитор
телевизионной системы - в стойке управления. По желанию
пользователя полученная интерференционная картина может
быть записана на видеомагнитофон или введена сразу в ПЭВМ
с помощью модуля ввода.
Вспомогательный
гелий-неонового лазер
также используется для юстировки задающего генератора, усилителей
и голографического интерферометра.

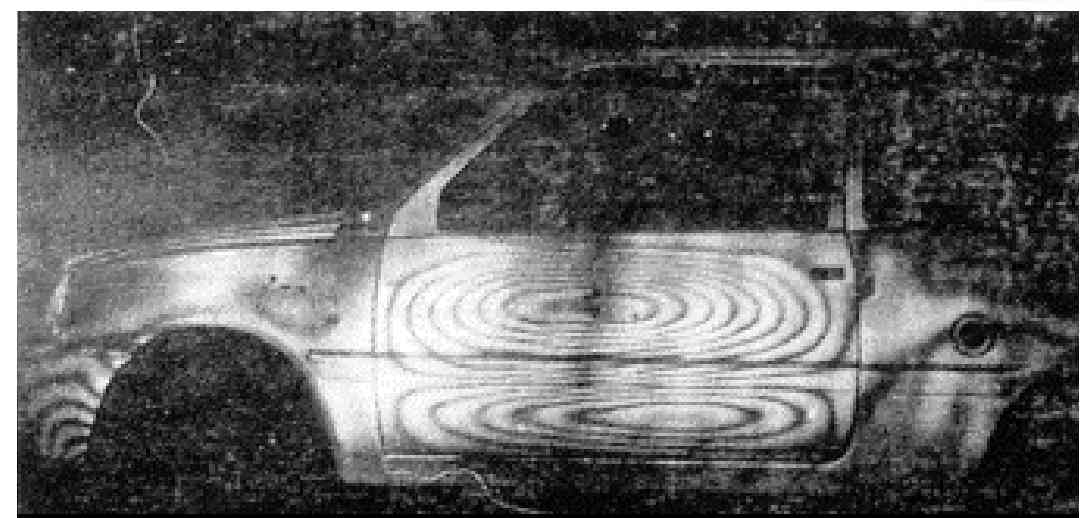

Интерферограмма
вибраций дверки автомобиля "Ока".

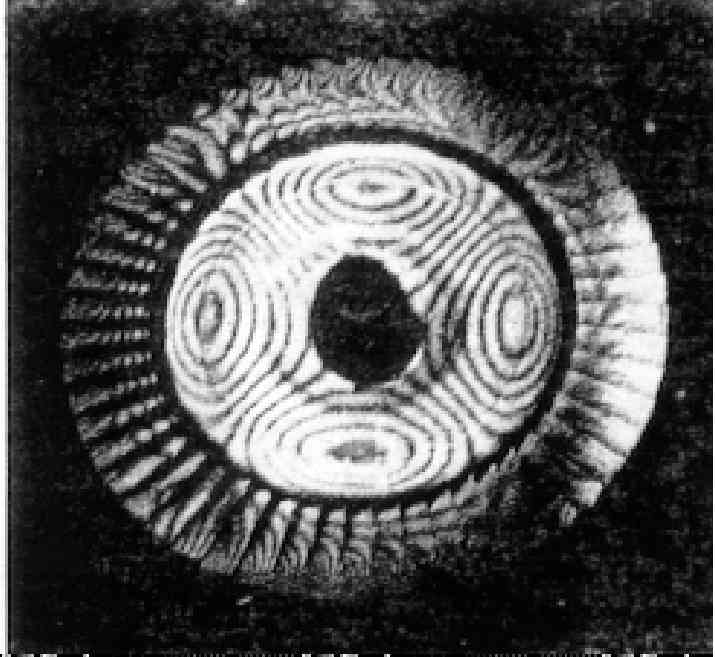

Вибрации
турбинного колеса авиадвигателя. Диаметр колеса 1 м.

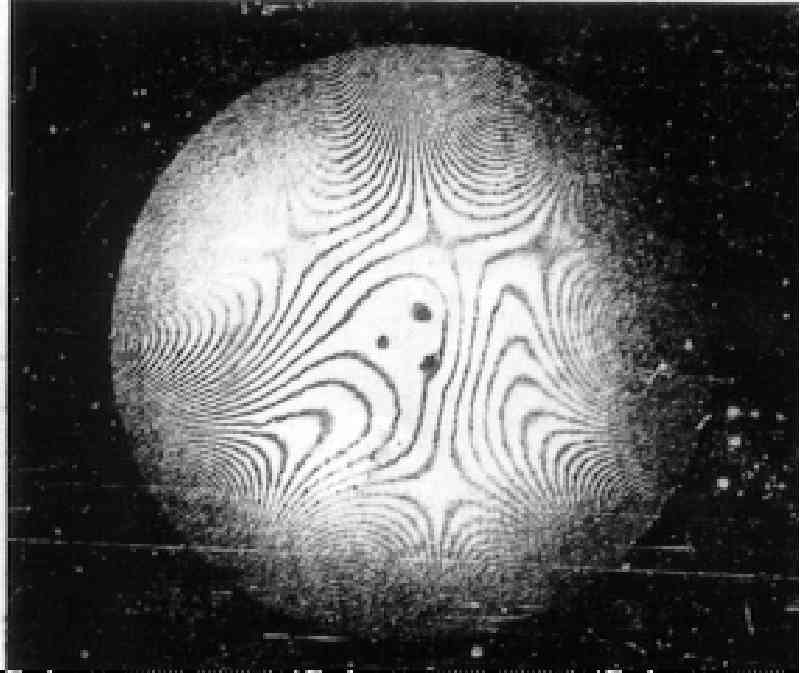

Вибрации
во вращающемся диске. Скорость вращения 1800 об/м
