Дата публикации материала: 21/05/2004
Автор (источник): © Александр Акилов

Эксплуатация



Возможные неполадки. Причины и их устранение.

Возможные неполадки	Причины и их устранение
- изображение на отражательной копии восстанавливается только на части площади фотопластины;	- фотопластина двигалась во время экспозиции, проверять плотность прилегания фотопластины к поверхности держателя;
- изображение на голокопии наблюдается только под определенным углом;	- во время экспозиции двигалась мастер-голограмма, проверить крепление;
- изображение копии не яркое, однако элементы рамки держателя фотопластины видны хорошо;	- колебание элеменов оптической схемы регистрации во время съемки, проверить крепление и устойчивость всех элементов;
- изображение на копии яркое, однако наблюдается сильная вуаль;	- недостаточная экспозиция, увеличить на 50%;
- на голограмме в местах локализации ярких бликов наблюдаются темные матовые участки;	- слишком слаб опорный пучек по отношению к восстанавливающему, скорректировать баланс;
- на голокопии наблюдаются горизонтальные полосы интерференции с частотой 0,5 - 3 мм.	- горизонтальная поляризация лазерного излучения, повернуть плоскость поляризации на 90 градусов.

Перед каждой экспозицией проверять состояние виброгасящих опор, закрывать установку полиэтиленовым чехлом и отстаивать схему не менее 5 минут. Для обеспечения работоспособности виброопор, во внерабочее время разгружать их с помощью прилагаемых к установке домкратов.

Возможные неполадки	Причины и их устранение
- разноцветные переливающиеся пятна и полосы на изображении голограммы;	- при сушке на фотоэмульсии сконденсировались капли воды, обновить 100% спиртовую ванну, уменьшить влажность в сушилке;
- множество цветных точек на эмульсии;	- загрязнена промывочная вода или спитовые растворы, применить фильтры.
- большие шумы в изображении, эмульсия при этом имеет гранулярность;	- "поплыла" фотоэмульсия, высокие перепады температуры растворов при обработке, слишком мягкая эмульсия, перед съемкой производить термозадубливание.
- слишком зеленое изображение на голограмме.	- большая усадка незадубленной эмульсии, сократить время фиксирования, вместе с размачиванием производить дубление в формалиновой ванне.

Качество фотохимической обработки голограмм побеспечивается использованием дистиллированной воды при приготовлении растворов, а промывочную воду обязательно фильтровать с помощью угольных фильтров. Промывочная вода должна иметь температуру 18 (+\- 2) градусов Цельсия. Фотохимическую обработку голограмм проводить в горизонтальных кюветах с непрерывным покачиванием. Слой растворов над поверхностью фотоэмульсии должен быть не менее одного сантиметра. Полсле 100% спиртовой ванны не дожидаясь полного стекания жидкости с поверхности эмульсии, с помощю беличьей кисти удалять волосинки, отслоившиеся кусочки эмульсии и другой мусор. После сушки и нанесения черного противоореольного слоя, с помощью штихеля удалить 5 мм. фотоэмульсии по всему периметру голограммы. При полной герметизации вторым стеклом это исключит попадание влаги капиллярным способом через торцы эмульсии.

Ренкомендации по профилактике оптики

Зеркала мыть струей дистиллированной воды с использованием моющего средства.
Линзы микрообъективов чистить ваткой, смоченной в 100% ИПС.
Отверстия пинхолов прокалывать в фольге с помощью остро заточенной иглы, после чего поверхность обработать микроннной шкуркой и протравить.
В помещении, где производится копирование и фотохимическая обработка голограмм, два раза в день производить влажную уборку. Особое внимание необходимо уделять чистоте опорного пучка.

Это обеспечит товарный вид голокопий и качество отражательных мастер-голограмм для "контактного" тиражирования.

Контактное тиражирование

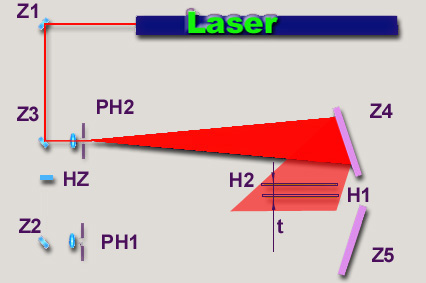

Контактное тиражирование отражательных голограмм более производительно, чем копирование с пропускающей мастер-голограммы, хотя качество контактных, так называемых 3H3D заметно ниже, чем вторых копий 2H3D. Высокая производительность при этом обеспечивается за счет более интенсивного опорного пучка, т.к. вся мощность лазерного излучения направляется именно туда (показано на схеме).

H1 - мастер голограмма;
H2 - фотопластина копии;
t - воздушный зазор 5-10 мм;

Воздушный зазор достигается приклеиванием стеклянных полос по периметру отражательной мастаер-копии соответстуюшей толщины.

Сведения об изготовителях установки

Разработчик конструкции Акилов Александр Анатольевич г. Ярославль телефон (0852) 53-68-26 Установка изготовлена на "Заводе опытных машин" г. Ярославль Оптика изготовлена на предприятии "ЛОМО -ЛАЗЕР" г. Санкт-Петербург
