Дата публикации материала: 21/05/2004
Автор (источник): © Александр Акилов

Конструкция установки

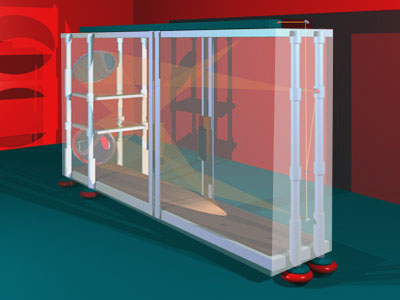

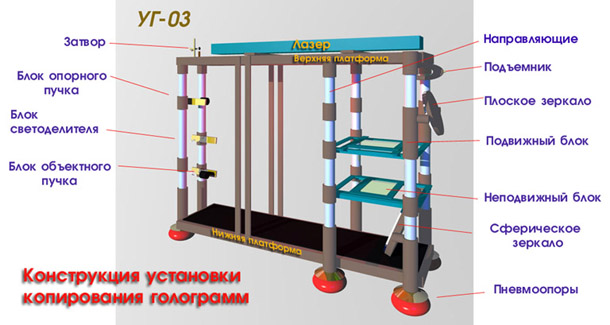

Конструкция установки копирования импульсных голограмм выполнена в виде рамы, состоящей из двух горизонтальных платформ и шести несущих цилиндрических колонн, которые одновременно выполняют функцию направляющих подвижных деталей (рейторов и подвижного блока голокопии). Установка имеет надежную виброизоляцию в виде шести пневмоопор и специального аккустического экрана (на рисунке не показан). Все полости конструкции заполнены демпфирующей жидкостью с целью быстрого гашения случайных колебаний. Для разгрузки пневмоопор используются универсальные домкраты.

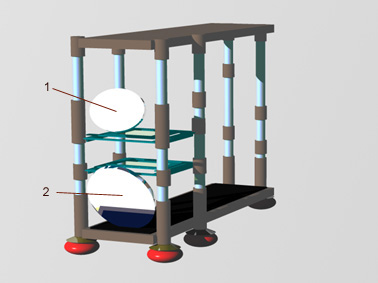

1. Плоское зеркало - 1 шт. 2. Сферическое зеркало - 1 шт.

На подвижном блоке установки крепится оправа с плоским зеркалом, которое имеет две степени свободы: - вращение вокруг горизонтальной оси; - перемещение вдоль горизонтальной оси. Сферическое зеркало крепится непосредственно на элементы нижней платформы.

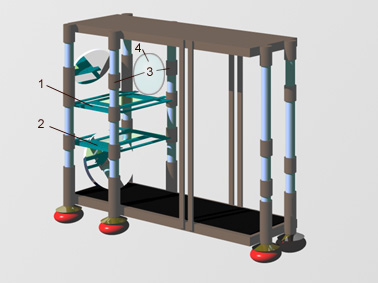

1. Держатель голокопии - 1 шт. 2. Держатель оригинала - 1 шт. 3. Рейторы линзы - 2 шт. 4. Колимационная линза - 1 шт.

Подвижный блок включает в себя держатель фотопластины, на которой записывается голокопия. Ниже на четырех рейторах крепится держатель голограммы - оригинала. Напротив плоского зеркала два рейтора фиксируют колимационную линзу, которая формирует плоскую опорную волну, если это требуется при записи голограммы для последующего "контактного" копирования.

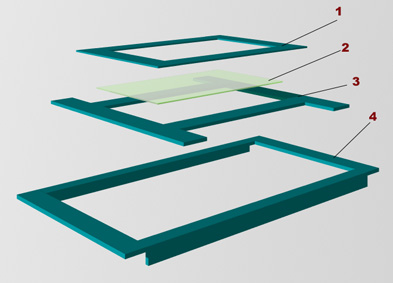

1. Рамка прижимная - 1 шт. 2. Фотопластина - 1 шт. 3. Держатель фотопластины - 1 шт. 4. Основание - 1 шт.

Держатель фотопластины состоит из основания, непосредственно держателя, самой фотопластины и прижимной рамки. Держатели фотопластины и мастер-голограммы имеют возможность перемещаться относительно основания для планирования пространства голограммы.

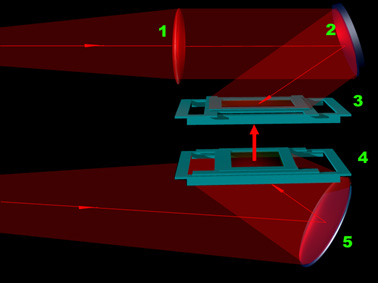

1. Линза колимационная - 1 шт. 2. Плоское зеркало - 1 шт. 3. Держатель фотопластины - 1 шт. 4. Держатель мастер-голограммы - 1 шт. 5. Сферическое зеркало - 1 шт.

Конструкция установки позволяет планировать пространство голокопии в широких пределах, что снижает требования к положению объекта во время регистрации голограммы-оригинала. Ось плоского зеркала жестко связана с с основанием держателя фотопластины. Это обеспечивает постоянство угла Брюстера опорного пучка при записи голокопии. Колимационная линза может устанавливаться как для формирования опорного, так и объектного пучков во время копирования голограммы.

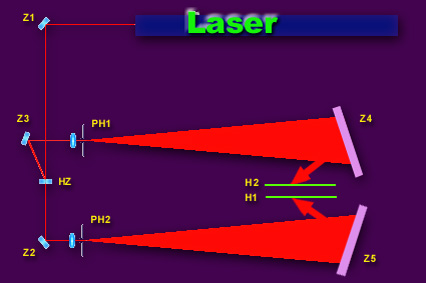

Оптическая схема изготовления отражательной голокопии.

Z1, Z2, Z3 - диэлектри-ческие зеркала - 3 шт. HZ - полупрозрачное зеркало - 1 шт. PH1, PH2 - пинхолы - 1 шт. Z4 - плоское зеркало - 1 шт. Z5 - сферическое зеркало - 1 шт. Н1 - мастер - голограмма - 1 шт. Р2 - фотопластина голокопии - 1 шт.

Лазер и зеркало Z1 крепятся на верхней платформе установки снаружи аккустического экрана. Элементы оптической схемы Z2, Z3, HZ, PH1, PH2 устанавливаются на подвижные рейторы несущих направляющих. Каждый оптический элемент установки имеет механизмы грубой и тонкой юстировки, что обеспечивает широкий диапазон настроек установки. Часть оптической схемы от Z2 до H1 соответствует неизменяемым условиям записи голограммы - оригинала, поэтому практически постоянна. Другая часть схемы копирования от Z3 до H2 участвует в планировании пространства голограммы - копии и постоянно перестраивается.

Основные технические данные установки

- габариты - 2500х1900х800 мм. - вес - 350 кг. - формат голограмм - от 200х280 до 280х406 мм.
